Цифровой USB-датчик оптической плотности, 525 нм (зеленый)

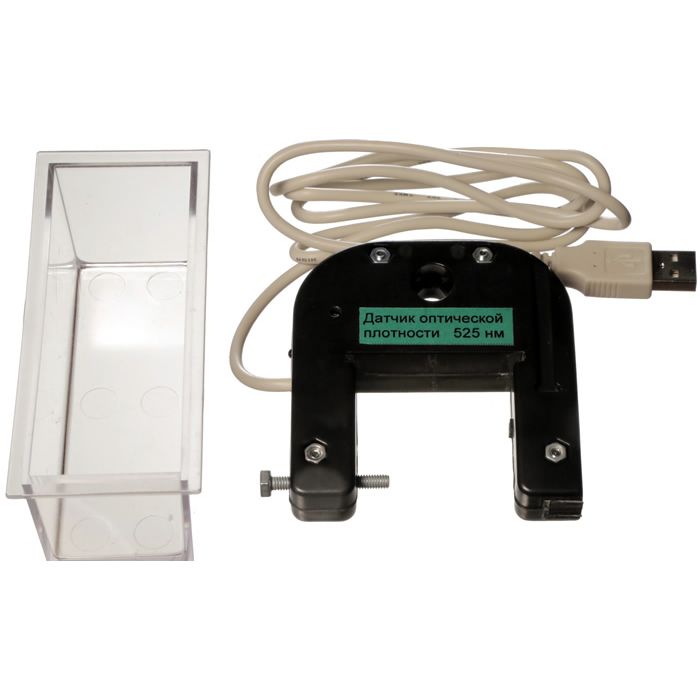

В комплекте: датчик, кювета, паспорт.

Датчик представляет собой электронный блок с непрозрачным корпусом. Работает от ПК.

Предназначение: регистрация и измерение оптической плотности растворов на длине волны 525 нм (зеленый цвет).

Область применения: в школе (в кабинете химии) и ВУЗе — постановка демонстрационных экспериментов, проведение лабораторных работ, практических и исследовательских работ.

Технические характеристики:

Количество каналов —  1.
Разрядность АЦП  —  12.
Максимум спектра испускания источника света, нм  —  525±5.
Диапазон измерений оптической плотности D, ед.  —  0…2.
Время установления показаний, с, не более  —  1.
Напряжение питания, В (питание датчика осуществляется от разъема USB компьютера)  —  5.

Принцип работы:

В выступах корпуса находятся источник и приемник света на основе светодиодов. Между ними вставляется кювета, зажимаемая винтом.

Выходное напряжение датчика пропорционально интенсивности света, попавшего на приемник излучения.

Формирование калибровочной зависимости, как и рассчеты, производятся через компьютерную программу (встроена в датчик).

Формула для расчета:

D = lg((U0-Uf)/(U-Uf)),

где  D — оптическая плотность,
U0 – сигнал с датчика при прохождении света через кювету с дистиллированной водой,
Uf –  сигнал  при  закрытом  источнике  излучения,
U – сигнал с датчика при прохождении света через кювету с исследуемым раствором.

Напряжения U0 и Uf вводятся в компьютерную программу перед каждой серией измерений (на этапе подготовки к измерениям).

Для перекрытия светового потока от излучателя между излучателем и кюветой вставляется непрозрачная шторка (вырезается из плотного картона).
