Наборы для обучения пайке и чтения схем Генератор сигналов

Запросить аналог

Печать

Описание

Возраст: 10-14 лет.

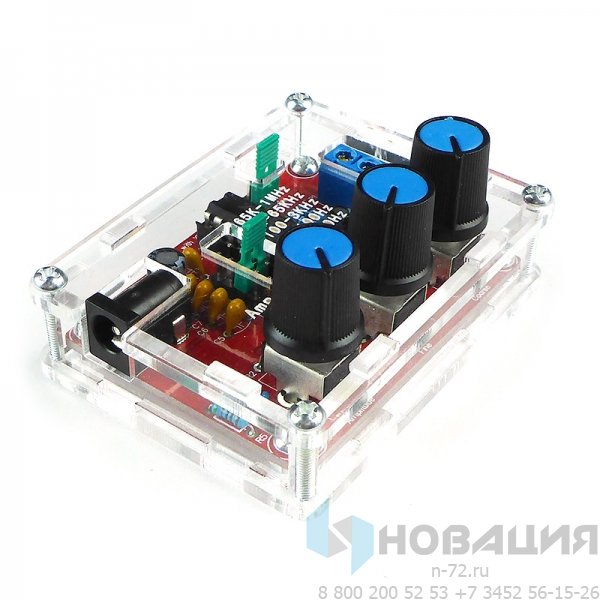

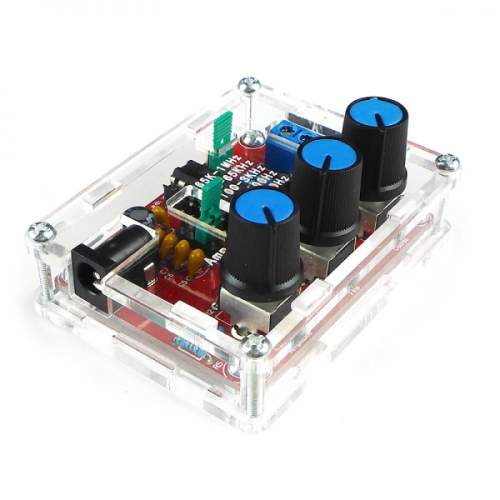

Размеры (ДхШхВ): в собранном виде 72х55х17 мм.
Комплектация:

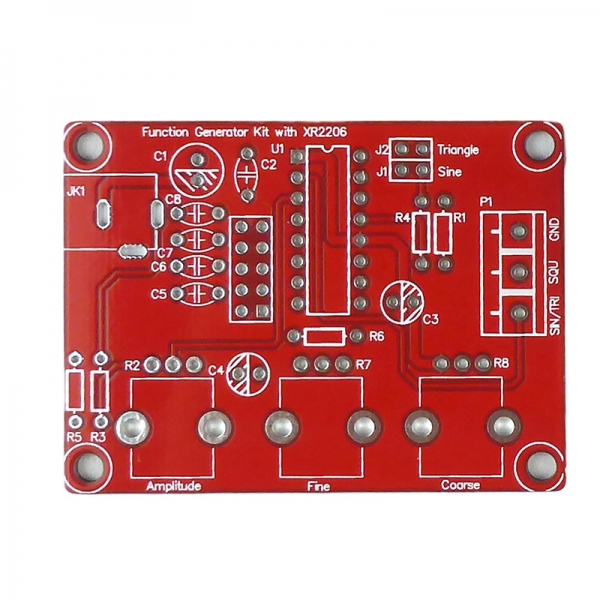

печатная плата,
электронные компоненты,

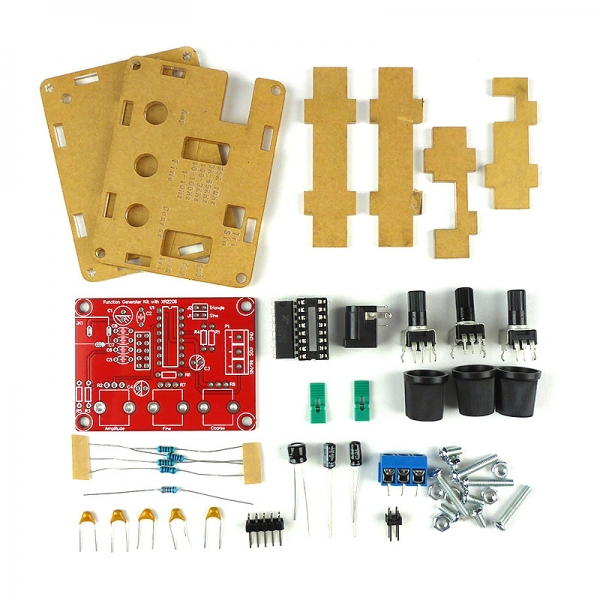

набор пластиковых деталей для корпуса (6 шт.),
набор винтов (М3х10, 4 шт.),
набор винтов и гаек (М3х5, по 4 шт.),
инструкция.

Дополнительно потребуются: паяльник (мощностью до 25 Вт, с заточенным жалом), припой (марки ПОС61М или аналогичный), жидкий неактивный флюс, бокорезы.

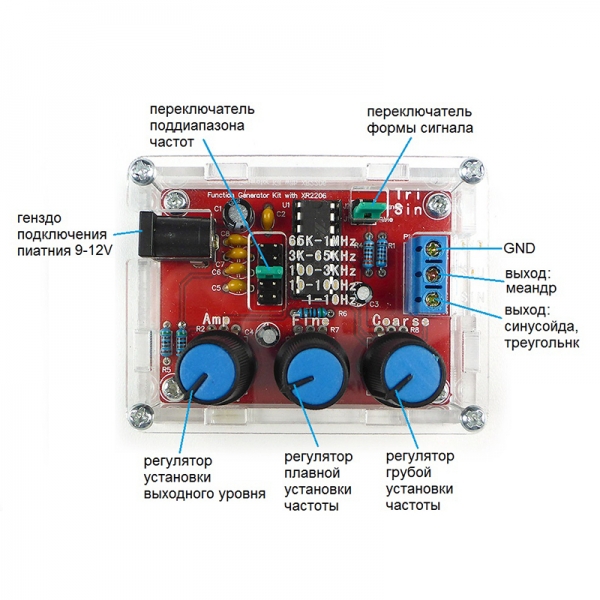

Из элементов конструктора можно собрать генератор импульсов. Он издает периодические сигналы разных видов: прямоугольный, синусоидальный, треугольный. Частота и амплитуда регулируются. Есть отдельный джампер для переключения между синусоидальным и треугольным импульсом. Порядок действий описан в инструкции. На занятиях ученик приобретает навык чтения схем, пайки.

Микросхема спокойно реагирует на изменения напряжения в рабочем диапазоне 10-26 В. Мощность потребления умеренная: 750 мВт. Время нагрева каждого контакта не должно превышать 2-3 сек.

Комплект применяется на школьных уроках технологии.

Технические характеристики:

Потребляемый ток	150 мА
Напряжение питания	9-12 В
Выходное сопротивление	600 Ом
Амплитуда входного сигнала максимальная	3 В
Выходная частота	1-1000000 Гц
Прямоугольный сигнал	амплитуда 8 В при 9 В, рассиметрия менее 5% (1 кГЦ), время спада на 1 кГц менее 30 нс
Синусоидальный сигнал	амплитуда 0-3 В при 9 В, искажения менее 1% (1 кГЦ)
Треугольный сигнал	амплитуда 0-3 В при 9 В, нелинейность менее 1% (до 100 кГЦ)
